Vilka typer av robotkoordinatsystem finns det?
Robotens koordinatsystem är riktmärket för robotens rörelsekontroll, som används för att illustrera och kontrollera robotens rörelse i rymden, såsom position, rörelseriktning och hastighet. Det är nödvändigt att välja ett referenssystem, nämligen koordinatsystemet, för det. Robotens koordinatsystem är huvudsakligen uppdelat i följande fyra typer: gemensamt koordinatsystem, kartesiskt koordinatsystem, verktygskoordinatsystem och användarkoordinatsystem.
Robotkoordinater är ett viktigt begrepp i kollaborativa robotar, som används för att beskriva robotsystems position och hållning. Vid robotdrift är ett exakt koordinatsystem nyckeln till att uppnå exakt rörelse och positionering.
Robotkoordinater består vanligtvis av tre huvudelement: position, hållning och referenskoordinatsystem. Position "avser den rumsliga positionen för robotens sluteffektor eller verktyg i förhållande till referenskoordinatsystemet, vanligtvis representerat i ett tredimensionellt koordinatsystem. Termen "hållning" beskriver riktningen och rotationsvinkeln för robotens sluteffektor eller verktyg i rymden, ofta representerad av Euler-vinklar eller kvaternioner. "Referenskoordinatsystemet" är referensen för att bestämma ursprunget och axeln för koordinatsystemet, vilket kan vara robotkroppen, arbetsbänken eller extern referenspunkt.
Rätt definition och användning av robotkoordinater är avgörande för att uppnå exakt rörelse och drift. Genom att definiera robotens koordinatsystem korrekt kan robotens rörelse exakt matchas med önskad position och hållning, vilket gör det möjligt för roboten att exakt lokalisera och arbeta i olika uppgifter och miljöer, vilket uppnår ett effektivt och högkvalitativt arbete.
Vilka typer av robotkoordinatsystem finns det? Introduktion till olika typer av robotkoordinatsystem
Olika typer av robotar kommer att använda olika koordinatsystem för att beskriva sin rörelse. Följande är vanliga typer av robotkoordinatsystem:
Baskoordinatsystem: Detta är startpunkten för robotens koordinatsystem, vanligtvis motsvarande mitten av robotbasen eller basen. Alla andra koordinatsystem är definierade i förhållande till baskoordinatsystemet.
World Coordinate System: Ett koordinatsystem definierat i förhållande till en fast referenspunkt eller objekt i robotens arbetsmiljö. Den kan användas för att beskriva det relativa positionsförhållandet mellan roboten och den omgivande miljön.

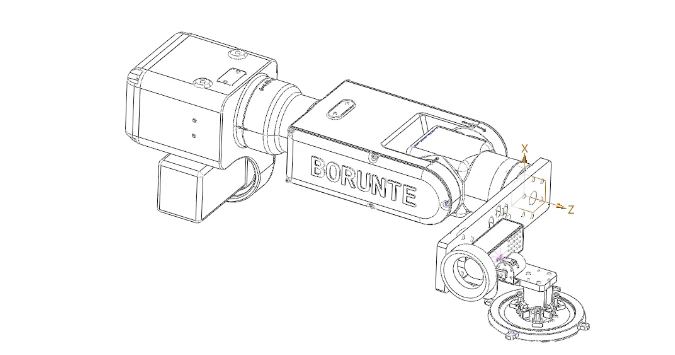

Verktygskoordinatsystem: Ett koordinatsystem definierat i förhållande till en robots sluteffektor (verktyg). Dess ursprung är vanligtvis beläget i mitten av ändeffektorn och är relaterat till baskoordinatsystemets position och riktning.
Koordinatsystem för arbetsobjekt: Dess ursprung är vanligtvis placerat i mitten av arbetsobjektet eller en specifik referenspunkt. Och dess axel och riktning är nära relaterade till arbetsobjektets geometriska egenskaper och krav. Den kan användas för att beskriva position, hållning och transformationsförhållanden för arbetande objekt i robotoperationer.
Dessa olika typer av robotkoordinatsystem möjliggör noggrann beskrivning och kontroll av maskinrörelser, ger ett referensramverk för robotsystem, vilket gör det möjligt för robotar att exakt lokalisera, navigera och arbeta i tredimensionellt utrymme för att förbättra arbetseffektiviteten och kvaliteten.
Hur man säkerställer säkerheten för robotens koordinatsystem
Säkerheten för robotens koordinatsystem är avgörande vid användningen av kollaborativa robotar. Med den utbredda tillämpningen av kollaborativa robotar fortsätter efterfrågan på samarbete mellan människa och maskin att öka, och säkerheten för robotkoordinatsystem har blivit ett viktigt problem. Robotens koordinatsystems säkerhet är inte bara relaterad till säkerheten för personal och utrustning, utan påverkar också direkt produktionseffektivitet och kvalitet.
Även om fördelen med kollaborativa robotar ligger i deras förmåga att dela arbetsyta med mänskliga operatörer och utföra säkert och effektivt samarbete; Men under driftprocessen behövs fortfarande ett exakt koordinatsystem för att uppnå exakt positionering och rörelsekontroll. För att säkerställa säkerheten för robotens koordinatsystem måste följande nyckelaspekter beaktas och implementeras:
Noggrannhet hos robotens koordinatsystem: Detta är grunden för att säkerställa säker drift. Robotens koordinatsystem ska vara noggrant kalibrerat och kalibrerat för att säkerställa noggrannheten i robotens positions- och hållningsinformation. Regelbunden inspektion och kalibrering av robotens koordinatsystem är avgörande för att undvika felackumulering och förbättra driftnoggrannheten.
Det är nödvändigt att överväga interaktion och samarbete med mänskliga operatörer: samarbetsrobotar bör ha säkerhetsmedvetenhet och förmåga att upptäcka kollisioner, kunna övervaka 8:an bör samordnas med mänskliga operatörers hållning och handlingar för att undvika oavsiktlig kontakt och skada.
Korrekt åtkomst- och behörighetskontroll av robotens koordinatsystem: Se till att endast auktoriserad och utbildad personal kan komma åt och använda robotens koordinatsystem, undvika obehöriga operationer och potentiella faror.
Genom att följa ovanstående säkerhetsåtgärder och standarder kan säkerheten för robotens koordinatsystem säkerställas, fördelarna med kollaborativa robotar kan maximeras och ett säkert och effektivt samarbetsarbete kan uppnås. I framtida utveckling, med ständiga framsteg inom teknik och förbättring av standarder, kommer säkerheten för robotkoordinatsystem att förbättras ytterligare, vilket skapar en säkrare och mer pålitlig arbetsmiljö för människa-maskin-samarbete.
För närvarande har robotteknologi använts i stor utsträckning i det verkliga livet, såsom intelligenta robotar, nya material, biomimetik, robotars energi och kraft, såväl som hjärndatorgränssnitt, medicinska robotar - inklusive robotetik, etc., som alla är utvecklingsriktningarna för framtida robotteknologi.
